Bordi

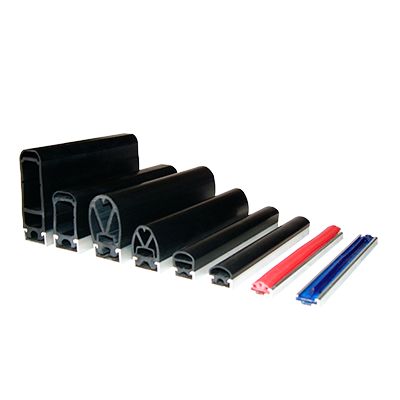

Sono formati da una guaina in gomma speciale all'interno della quale viene alloggiato l'elemento sensibile che fornisce un segnale elettrico quando una qualsiasi azione esterna di schiacciamento viene esercitata sul bordo. Un profilo di alluminio piatto o ad angolo completa il dispositivo per il suo fissaggio alla macchina. Detti dispositivi sono realizzati per prevenire danni al personale contro lo schiacciamento da parti in movimento rilevando la chiusura del contatto elettrico tramite un'unità di controllo. Il profilo della guaina è stato progettato per assicurare ottime prestazioni di affidabilità anche alla minima pressione, sia sulla parte superiore che su quella laterale. Il bordo con quattro fili di uscita abbinata all’unità di controllo PS3 raggiunge la Categoria 3, PL e, secondo la EN ISO 13849-1.

Per scegliere il tipo di bordo più adatto alle varie applicazioni, è necessario considerare alcuni punti che definiscono le caratteristiche del prodotto:

  • Forza di schiacciamento della gomma, prima della chiusura del contatto del sensore.
  • Attivazione del contatto, tramite una ulteriore pressione.
  • Ulteriore distanza di schiacciamento, dopo la chiusura del contatto.
  • Temperatura di lavoro -10° +65°C
    Grado di protezione IP56 e IP65

    Applicazioni

    Porte e cancelli industriali e civili
    Piani elevatori
    Scale mobili
    Magazzini automatici
    Sistemi di convogliamento
    Isole robotizzate

  • Temperatura di lavoro -10° +65°C
  • Grado di protezione IP56 e IP65
  • Tensione massima 32Vdc
  • Corrente massima 1°
  • Materiale NBR o EPDM

  • Per maggiori dettagli dei singoli bordi riferirsi ai manuali presenti nella sezione download.

    Giuda piatta modello GUI-300/P.
    Guida piatta in alluminio per bordi modello GR306 e GR316.

    Giuda piatta modello GUI-500/P.
    Guida piatta in alluminio per bordi modello GR503.

    Giuda ad angolo modello GUI-500/A.
    Guida ad angolo in alluminio per bordi modello GR503.

    Giuda piatta modello GUI-700/P.
    Guida piatta in alluminio per bordi modello GR747, GR748, GR757.

    Giuda ad angolo modello GUI-700/A.
    Guida ad angolo in alluminio per bordi modello GR747, GR748, GR757.

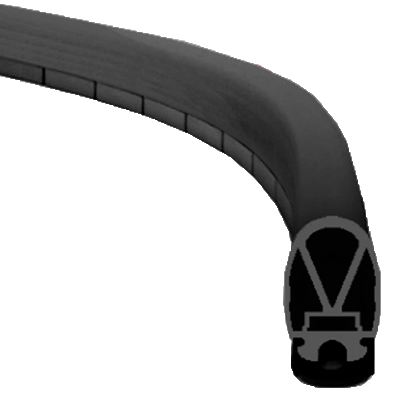

    Guida plastica per bordi curvi modello BS-3
    Guida piatta in plastica per bordi modello GR503, GR747, GR748, GR757.

    Centralina di controllo PS3-AX Link alla pagina del PS3.

    Centralina di controllo PS3-AX

    GR 306

    GR 316

    GR 503

    GR 747

    GR 748

    GR 757
